Характеристика и виды динамических насосов
Струйные. Струйным называется динамический насос трения, в котором жидкая среда перемещается внешним потоком жидкой среды. Для перемещения перекачиваемой жидкой среды необходимо передать ей энерегию внешнего потока. Передача энергии от одного потока другому производится силами действующими на поверхности рабочей струи.
Струйные модели – это самые простые из всех возможных устройств. Были созданы еще в 19 веке, тогда использовались для откачки воды или воздуха из медицинских пробирок, позже их стали применять в шахтах. В настоящее время сфера применения еще более широка.
Струйные насосы бывают нескольких типов: эжектор, инжектор, элеватор.
1. Эжектор - применяется для перекачивания жидкости. Механизм работы заключается
Таким образом, струйные насосы используются для работы с водой, парой или газом. Также они могут выступать для смешивания разных веществ или для поднятия жидкостей (аэролифтовая функция).
Данный вид насосов распространен в различных областях промышленности. Их можно использовать отдельно или в комплексе с другими. Простота конструкция позволяет их использовать в аварийных ситуациях с отключением воды, а также для пожаротушения. Также они популярны в системах кондиционирования и канализации. Многие модели струйного типа продаются с различными соплами.

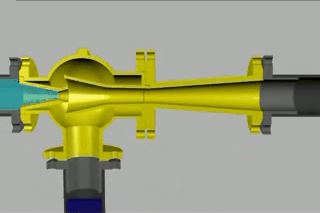

2. Принцип работы струйного насоса основан на перемещении среды различного агрегатного состояния по трубопроводу с вмонтированным в него соплом. Такое сопло изготавливается суженным. Благодаря сужению скорость жидкости при движении увеличивается.
Конструкция струйного насоса очень проста, благодаря этому они практически не требуют какого-либо обслуживания. Она состоит из четырех частей: всасывающая камера, сопло, диффузор и смесительный резервуар. Вся работа устройства основана на передаче кинетической энергии, при этом здесь не используется механическая сила. Струйный насос обладает вакуумной камерой, в которую всасывается вода. Затем она двигается по специальной трубе, на конце которой находится сопло. За счет уменьшения диаметра скорость потока увеличивается, он поступает в диффузор, а из него в камеру смешивания. Здесь вода смешивается с функциональной жидкостью, за счет чего снижается скорость, но сохраняется напор.

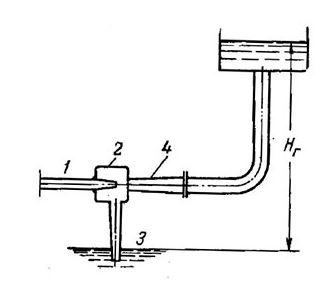

Схема работы струйного насоса выглядит следующим образом.
Поток жидкости проходит через сопло 1.
Сечение сопла по длине уменьшается, поэтому постепенно увеличивается скорость потока.
Кинетическая энергия потока при этом возрастает, достигая наивысшего значения на выходе его из сопла в камеру 2.
Повышение кинетической энергии обуславливает понижение давления в камере 2.
Под влиянием разности атмосферного давления и давления в камере 2 жидкость поднимается от уровня 3 в камеру 2, где она захватывается струёй рабочей жидкости, вытекающей с большой скоростью из сопла 1.
Смесь рабочей и перемещаемой жидкостей поступает в расширяющийся патрубок 4 и далее по трубопроводу в бак на высоту Нг.

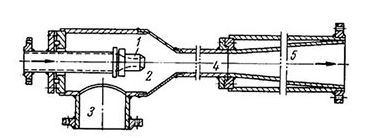

Объективно, струйный насос сложно отнести к нагнетательным устройствам в классическом понимании, так как он не обеспечивает избыточный напор на стороне нагнетания потока. Цилиндрический насадок как струйный насос в практике не используется, что объясняется большими потерями энергии в нем. Конструктивная схема струйного компрессора, применяемого в промышленности выглядит следующим образом
Рабочая жидкость вытекает с высокой скоростью через сопло 1 в приемную камеру 2. Струя рабочей жидкости в приемной камере соприкасается с перемещаемой жидкостью, поступающей по трубе 3. Благодаря трению и импульсному обмену на поверхности струи в приемной камере происходит захватывание и перемещение жидкости, поступающей по трубе 3 в камеру смешения 4 и далее в конический диффузор 5.
В камере смешения происходит обмен импульсами между рабочей и перемещаемой жидкостями. В диффузоре протекает процесс превращения кинетической энергии в потенциальную. Из диффузора жидкость поступает в напорный трубопровод.
В промышленности распространены два типа струйных аппаратов: водоструйные и пароструйные компрессоры. В водоструйных насосах рабочей жидкостью является вода, а в пароструйных – пар. Способ работы водоструйных насосов и пароструйных компрессоров по существу одинаков; в рабочем процессе их имеется различие вследствие разницы в свойствах рабочих жидкостей.
Основными параметрами струйного насоса являются:
- расход рабочей жидкости Qр,
- расход перемещаемой насосом жидкости Qн (подача насоса),
- давление рабочей жидкости Рр,
- давление перемещаемой жидкости Рн перед насосом и
- давление смешанной жидкости за насосом Рс.
Коэффициент полезного действия струйных насосов низок, но простота конструкции их и отсутствие движущихся частей привели к их широкому применению.
Очень часто принципиальные схемы включения струйных насосов компонуются в последовательное соединение нескольких агрегатов. В таком случае насосы конструируются с разными диаметрами сопла, что позволяет регулировать характеристику нагнетаемого потока в рабочем диапазоне включенных последовательно агрегатов.

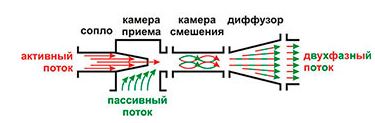

Конструкция струйного насоса не включает в себя движущихся частей. В зависимости от назначения в его состав входит:
- сопло агрегата;
- камера приема;
- камера смешения;
- выходной диффузор;
- насадки для подачи инжектируемой и рабочей жидкостей (двухфазного потока).
Разнообразные модели агрегатов данного типа в зависимости от области своего применения оборудуются разными по характеристикам суживающимися насадками – соплами. Выбор сопла в каждом конкретном случае зависит от вида перекачиваемой среды и ее гидравлических особенностей.
3. Плюсы и минусы струйных насосов
Как и у каждого оборудования у струйных насосов есть свои преимущества и свои недостатки. Попробуем обобщить основные критерии по каждой из категорий.
К основным достоинствам струйных насосов относятся:
- высокая надежность и возможность продолжительной эксплуатации без ремонта;
- отсутствует необходимость осуществлять регулярное техническое обслуживание;
- низкая чувствительность к химически агрессивным потокам;
- простота конструкции и простота монтажа;
- обширная область использования (в быту и промышленности).
Конечно, большинство перечисленных преимуществ данного типа насосов перед другими исходит из тог, что в них отсутствуют движущиеся составные элементы. Струйные насосы выделяются относительно небольшими габаритными размерами и массой. Они малотребовательны к расходам на эксплуатацию, что является очень весомым фактором их применения.
Основными недостатками этого типа агрегатов являются:
- очень низкий коэффициент полезного действия насоса – не более 30%;
- необходимость подавать большие объемы жидкости на сопло.
4. Принцип работы лопастных насосов
В современной технике применяется большое количество разновидностей машин. Наибольшее распространение для водоснабжения населения получили лопастные насосы. Рабочим органом лопастной машины является вращающееся рабочее колесо, снабженное лопастями. Лопастные насосы делятся на центробежные и осевые.

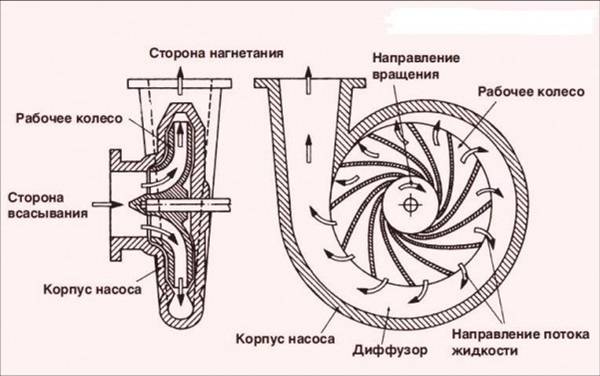

В центробежном лопастном насосе жидкость под действием центробежных сил перемещается через рабочее колесо от центра к периферии.
1. Центробежные насосы
В данном виде устройств основным рабочим элементом является диск, на котором зафиксированы лопатки. Они имеют наклон в сторону, противоположную направлению движения. Лопатка закрепляется на валу, который приводится в движение электрическим двигателем. В конструкции может быть использовано одно или два колеса. Во втором случае лопатки соединяют их между собой.

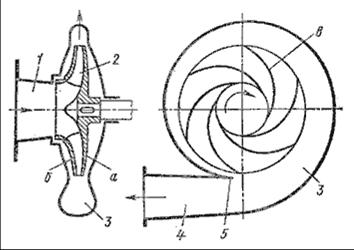

На рисунке изображена простейшая схема центробежного насоса.
Рис. Схема центробежного насоса
Проточная часть насоса состоит из трех основных элементов - подвода 1, рабочего колеса 2 и отвода 3.
По подводу жидкость подается в рабочее колесо из подводящего трубопровода. Рабочее колесо 2 передает жидкости энергию от приводного двигателя. Рабочее колесо состоит из двух дисков а и б, между которыми находятся лопатки в, изогнутые в сторону, противоположную направлению вращения колеса. Жидкость движется через колесо из центральной его части к периферии. По отводу жидкость отводится от рабочего колеса к напорному патрубку или, в многоступенчатых насосах, к следующему колесу.
В устройствах такого типа полностью отсутствуют центробежные силы, и весь процесс происходит путем передачи кинетической энергии. В рабочей камере, которая имеет изгиб, лопасти находятся на оси. Она расположена по ходу движения потока. Вода двигается через камеру, ось усиливает ее скорость движения и напор. За счет такой конструкции требования к их производству довольно серьезные. Чаще всего подобные насосы используют в качестве системы балласта и управления в кораблях, плавучих доках и подобной технике.

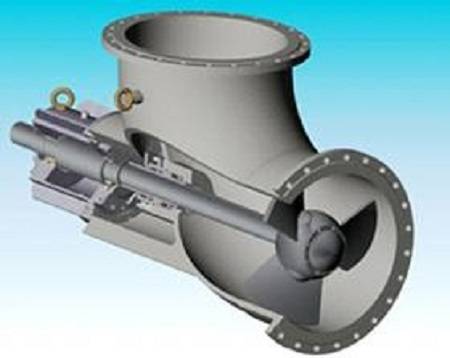

В осевом лопастном насосе жидкость перемещается в основном вдоль оси вращение рабочего колеса. Рабочее колесо осевого насоса похоже на винт корабля. Оно состоит из втулки 1, на которой закреплено несколько лопастей 2. Отводом насоса служит осевой направляющий аппарат 3, с помощью которого устраняется закрутка жидкости, и кинетическая энергия ее преобразуется в энергию давления. Осевые насосы применяют при больших подачах и малых давлениях.
Рис. Схема осевого насоса
Осевые насосы могут быть жестколопастными, в которых положение лопастей рабочего колеса не изменяется, и поворотно-лопастными, в которых положение рабочего колеса может регулироваться.
Вихревые насосы имеют сходное строение с центробежными, только в них подвод воды осуществляется таким образом, что вода при попадании в камеру двигается по касательной относительно периферии и смещается к центру колеса, откуда под давлением и за счет движения лопастей вновь уходит на периферию, и уже оттуда выбрасывается через выходной патрубок. Основное отличие заключается в том, что при одном обороте колеса с лопастями (крыльчатки) цикл всасывания и выталкивания воды происходит много раз.
Решение задачи
Определите, какая объемная подача двухцилиндрового поршневого насоса, если диаметр его поршня 0,1м, рабочий ход поршня 0,1м, частота вращения вала приводного электродвигателя 960 мин-1. Объемные потери не учитывать
Домашнее задание:
Контрольные вопросы
1. Назовите виды струйных насосов
2. Где применяются струйные насосы?
3. Осевые насосы, в которых положение лопастей рабочего колеса не изменяется называется
4. Опишите принцип работы струйного насоса
5. Раскройте конструкцию струйного насоса
6. Какие насосы называются динамическими
7. Какие виды струйных насосов применяют в промышленности?
8. Перечислите основные достоинства и недостатки струйных насосов
9. Опишите принцип работы центробежного насоса
10. В чем отличие вихревых насосов от центробежных?
11. Опишите принцип работы вихревого и осевого насоса?
12. Как определить мощность, потребляемую насосом?
13. Что называется механическим, гидравлическим КПД?
