Принципы работы гидравлических машин и механизмов

Гидравлическими машинами называются машины, которые сообщают протекающей через них жидкости механическую энергию (насос), либо получают от жидкости часть энергии и передают ее рабочему органу для полезного использования (гидродвигатель).

Насосы и гидромоторы применяют также в гидропередачах, назначением которых является передача механической энергии от двигателя к исполнительному органу, а также преобразование вида и скорости движения последнего посредством жидкости.

Гидропередачи по сравнению с механическими передачами (муфты, коробки скоростей, редукторы и т.д.) имеют следующие преимущества.
1. Плавность работы.
2. Возможность бесступенчатого регулирования скорости.
3. Меньшая зависимость момента на выходном валу от нагрузки, приложенной к исполнительному органу.
4. Возможность передачи больших мощностей.
5. Малые габаритные размеры.
6. Высокая надежность.

Эти преимущества привели к большому распространению гидропередач, несмотря на их несколько меньший, чем у механических передач КПД.

Виды, устройство и характеристики насосов.

1. Общие сведения

Насос – это гидравлическое устройство, которое обеспечивает всасывание воды, ее нагнетание и перемещение. В своей работе они используют принцип передачи жидкости кинетической и потенциальной энергии. Насосы бывают нескольких видов, и деление происходит исходя из их технических параметров. Основные отличия между разными типами насосов для воды является разный КПД, мощность, производительность, напор и давление выходящего потока.

В настоящее время существует более трех тысяч видов насосов. Они отличаются строением и назначением, а также подходят разных сфер использования.

По характеру движения вытеснителя насосы делятся на следующие виды: возвратно-поступательные, роторные, крыльчатые.

В гидроприводах мобильных машин наибольшее применение нашли роторные насосы.

Наименование различных конструктивных типов насосов связано с видом вытеснителя.

По конструктивным признакам роторные насосы подразделяются на следующие типы: шестеренные, пластинчатые (шиберные), поршневые (радиально-поршневые и аксиально-поршневые).

Все это многообразие можно разделить на две большие группы: динамические и объемные насосы.

Объемные насосы — это устройства, в которых вещество перемещается за счет постоянного изменения объема камеры, при этом она поочередно совмещается с входным и выходным отверстием.

В объемных насосах жидкость перемещается за счет периодического изменения объема занимаемой ею рабочей камерой, попеременно сообщающейся со входом и выходом насоса.

В каждом объемном насосе вытеснитель – орган насоса, осуществляющий всасывание жидкости в насос и ее вытеснение из рабочей камеры (ограниченного пространства, попеременно сообщающегося со входом и выходом насоса).

Объемные насосы можно поделить на:

- мембранные;

- роторные;

- поршневые.

Динамические – это модели, в которых вода перемещается вместе с камерой за счет гидродинамических сил, при этом присутствует постоянное сообщение с входным и выходным патрубком насоса. Динамические насосы бывают струйные и лопастные, при этом последние в свою очередь делятся на центробежные, осевые и вихревые.

Основными параметрами насоса являются: рабочий объем q_н, давление p_ном , частота вращения вала n_н, подача Q_н, мощность N_н, полный КПД η .

Рабочий объем насоса – это подача (количество рабочей жидкости, проходящей через гидромашину) за один оборот вала.

Частотой вращения называют величину, равную числу полных оборотов за единицу времени. Единица измерения частоты вращения в СИ с ^-1 , временно допускается применение единицы измерения частоты вращения, выраженной в об/с и об/мин.

Теоретическая подача рабочей жидкости насоса определяется выражением

Q_н = q_н* n_н,

где Q – подача, м³ /с;

q – рабочий объем, м³ (м³ /об);

n – частота вращения вала с^-1 (об/с).

Полезная мощность насоса определяется выражением

N_нп = Q_н•∆p_н,

где N – полезная мощность насоса, Вт;

∆p  – перепад давления на насосе, Па,

∆p =  p_вых – p_вх,

здесь p_вых – давление на выходе из насоса,

p_вх – давление на входе в насос;

Мощность, потребляемая насосом (мощность насоса), определяется по формуле

N_н = M_н • ω_н,

где M – крутящий момент на валу насоса, Нм;

ω – угловая скорость вращения вала насоса, ω = 2 π n

Потери мощности в насосе оцениваются КПД:

где η – полный КПД насоса;

η_м – механический КПД;

η_г– гидравлический КПД;

η_об – объемный КПД (коэффициент подачи);

η_гм – гидромеханический КПД,

η_м •η_г = η_гм.

Насос выбирается по величине рабочего объема q, давлению p_ном , значение которого обусловлено назначением гидропривода.

Механические КПД характеризует потери на терние в подвижных соединениях между деталями насоса. При относительном перемещении соприкасающихся поверхностей в зоне их контакта всегда возникает сила трения, которая направлена в сторону, противоположную движению. Эта сила расходуется на деформацию поверхностного слоя, пластическое оттеснение и на преодоление межмолекулярных связей соприкасающихся поверхностей.

Мощность, затраченная на преодоление сил трения, определяется

N_тр = M_трω,

где М_тр - момент трения в насосе;
ω - угловая скорость вала насоса.

Мощность, которую мы получаем от насоса в виде потока жидкости под давлением называется полезной мощностью насоса (в дальнейшем просто мощностью)

N_П = Q_HP_H

Механический КПД определяется из соотношения

Для современных насосов механический КПД также находится в пределах 0,92…0,96.

Гидравлический КПД характеризует потери на деформацию потока рабочей жидкости в напорной камере и на трение жидкости о стенки сосуда. Эти потери примерно на порядок ниже механических потерь на трение и часто в инженерных расчетах не учитываются или объединяются с механическими потерями на трение. В этом случае объединенный КПД называется гидромеханическим.

Мощность, затраченная на гидравлические потери, определится

N_г = Q_H ( P_K - P_H ),

где P_К - давление в напорной камере насоса;
P_Н - давление в напорной гидролинии на выходе из насоса.

Гидравлический КПД определяется из соотношения

Общий КПД насоса равен произведению КПД объемного, гидравлического и механического

η = η_об + η_мех + η_г

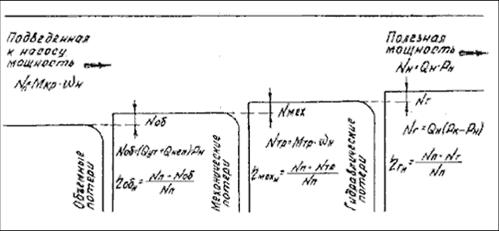

Баланс мощности в насосе наглядно можно представить в виде схемы, представленной на рисунке.

Таким образом, баланс мощности насоса дает представление о потерях, возникающих в насосе, общем КПД и всех его составляющих.

2. Характеристика и виды объемных насосов

1) Роторные устройства

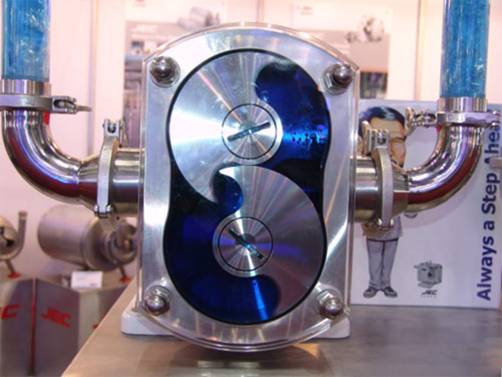

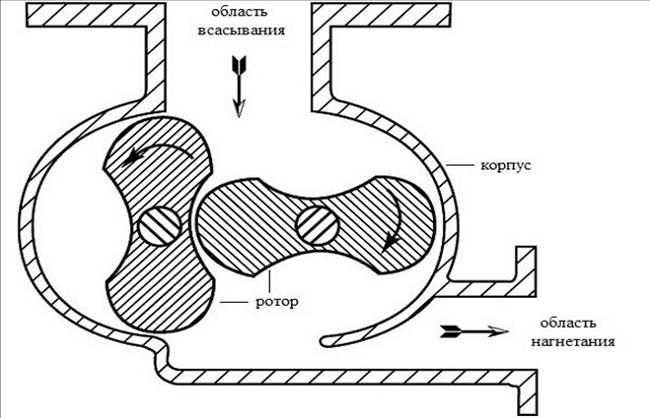

Обзор водяных насосов открывают роторные устройства. Их принципиальное отличие — отсутствие клапана. Иными словами, роторный насос для воды перемещает воду путем ее выталкивания. Осуществляет этот процесс специальный рабочий элемент — ротор. Это реализуется следующим образом: вода поступает в рабочую камеру. Движение ротора вдоль внутренних стенок рабочей камеры образует изменение объема замкнутого пространства, и вода по законам физики выталкивается.

Достоинства

- высокий КПД;

- самовсасывание воды;

- возможность обратной подачи воды;

- перекачивание веществ любой вязкости и температуры;

- низкий уровень шума;

- отсутствие вибрации

Из минусов стоит отметить, что должна быть обеспечена чистота перекачиваемых жидкостей (без твердых вкраплений). Кроме того, сложная конструкция требует дорогостоящего ремонта.

За счет возможности работы с агрессивными и вязкими веществами роторные насосы используются в химической, нефтяной, пищевой, морской промышленности. Подвид роторных насосов – шнековые – активно применяют при добыче нефти. Еще одна сфера применения – коммунальный хозяйства, где с их помощью поддерживают давление в системе отопления, при этом насос не нуждается в смазке и охлаждении.

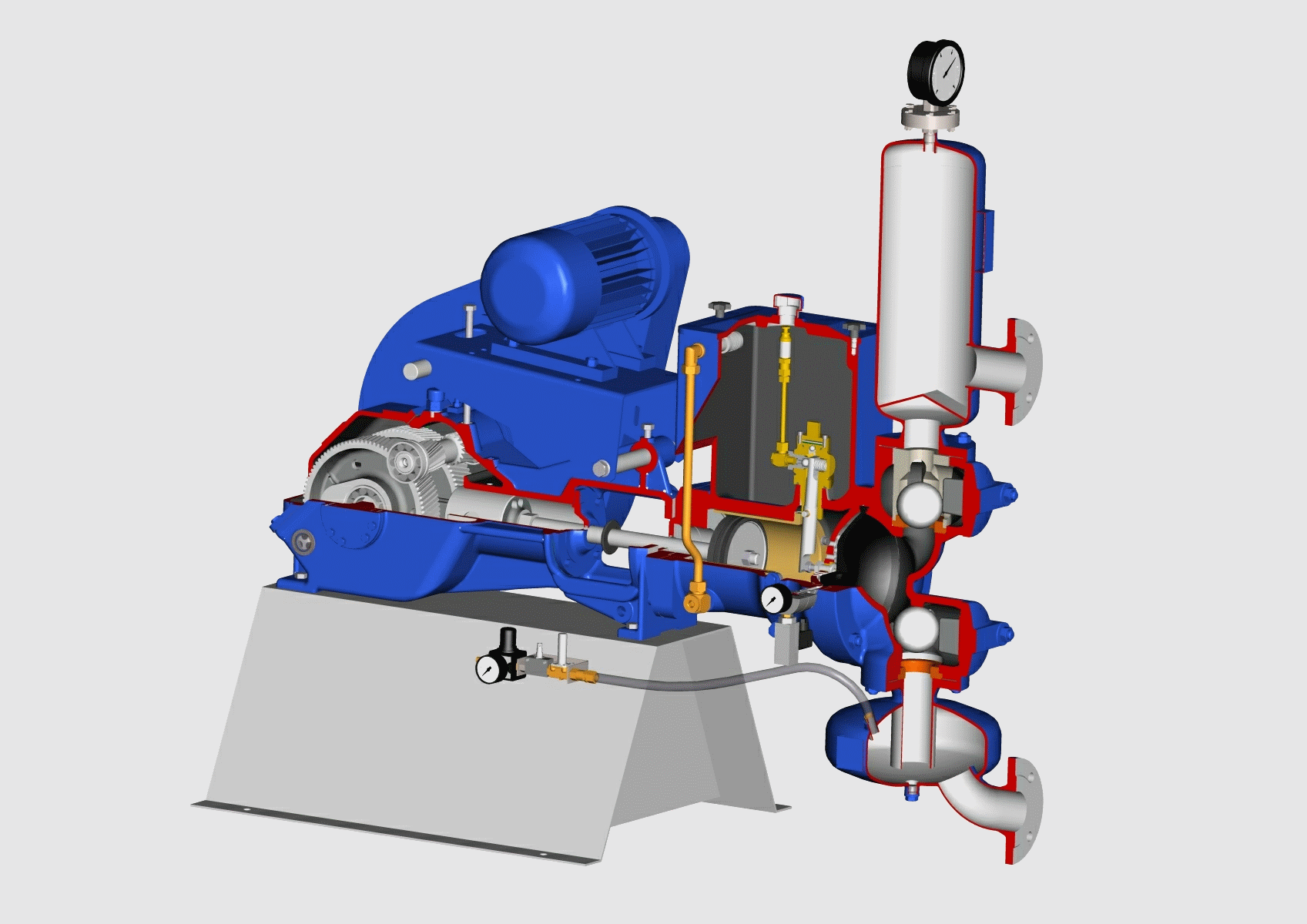

2) Поршневые модели

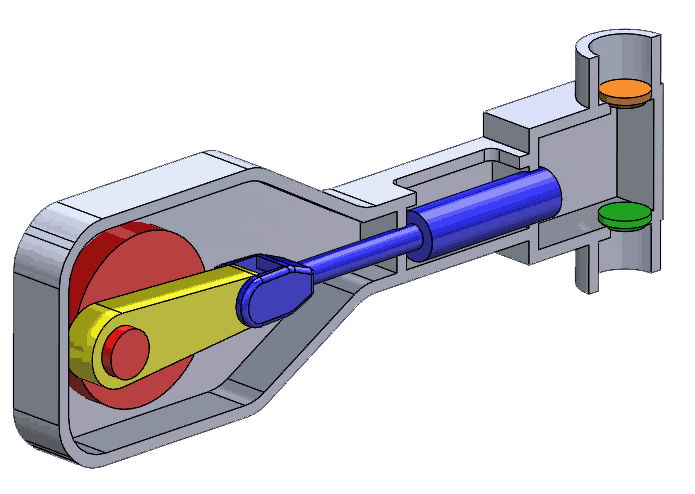

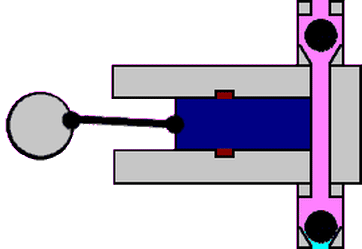

Устройство поршневого насоса основано на вытеснении воды механическим способом. Это один из самых старых типов насосов для воды, но в современном виде его устройство гораздо сложнее, чем раньше. В частности, данные насосы имеют эргономичный и прочный корпус, развитую базу входящих в него элементов, а также гибкие возможности подключения к водопроводу. В связи с этим они широко распространены, как в промышленности, так и в быту.

Насос представляет собой металлический полый цилиндр, который, по сути, является корпусом — в нем осуществляется перемещение жидкости. Физическое воздействие на нее осуществляет поршень плунжерного типа, работа которого может напоминать гидравлический пресс. Работа данного устройства основана на возвратно-поступательных движениях. При движении вверх (поступательное движение) в камере создается разрежение воздуха, что обеспечивает всасывание воды. Вода в камеру поступает через входное отверстие с клапаном, который в этот момент открывает отверстие. При возвратном движении этот клапан возвращается на место, и открывается заслонка выходного отверстия. При этом поршень выдавливает воду. Почти по такому же принципу работает самый обычный шприц.

а) Насос простого действия.

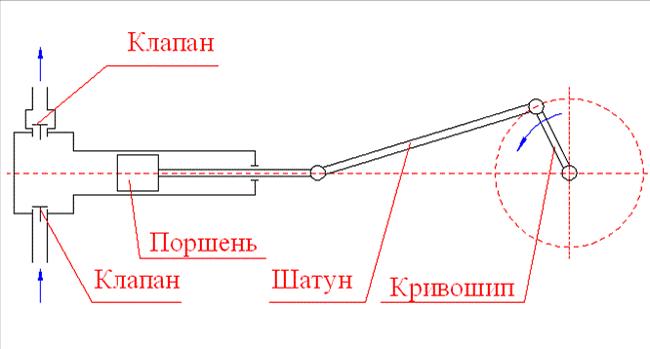

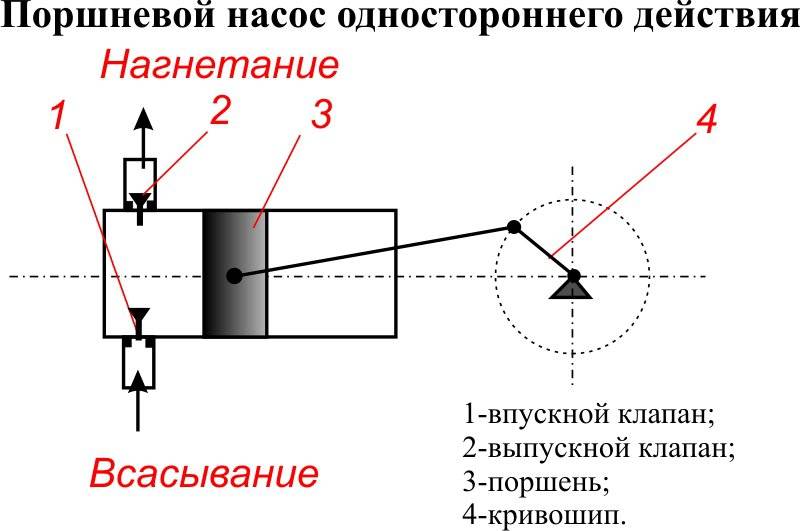

Рисунок. Насос поршневой простого действия

Схема насоса простого действия изображена на рисунке.

Поршень 2 связан с кривошипно-шатунным механизмом через шток 3, в результате чего он совершает возвратно-поступательное движение в цилиндре 1.

Поршень при ходе вправо создает разрежение в рабочей камере, вследствие чего всасывающий клапан 6 поднимается и жидкость из расходного резервуара 4 по всасывающему трубопроводу 5 поступает в рабочую камеру 7.

При обратном ходе поршня (влево) всасывающий клапан закрывается, а нагнетательный клапан 8 открывается, и жидкость нагнетается в напорный трубопровод 9.

Так как каждому обороту двигателя соответствует два хода поршня, из которых лишь один соответствует нагнетанию, то теоретическая производительность в одну секунду будет

где F - площадь поршня, м²;
l - ход поршня, м;
n - число оборотов двигателя, об/мин.

Для повышения производительности поршневых насосов их часто выполняют сдвоенными, строенными и т.д. Поршни таких насосов приводятся в действие от одного коленчатого вала со смещением колен.

Действительная производительность насоса Q меньше теоретической, так как возникают утечки, обусловленные несвоевременным закрытием клапанов, неплотностями в клапанах и уплотнениях поршня и штока, а также неполнотой заполнения рабочей камеры.

Отношение действительной подачи Q к теоретической Q_T называется объемным КПД поршневого насоса:

Объемный КПД - основной экономический показатель, характеризующий работу насоса.

В такой работе есть один недостаток – жидкость поступает неравномерно. Чтобы устранить это явление, используется сразу несколько поршней, которые двигаются с определенной периодичностью, что и обеспечивает ровный поток.

б) Насос двойного действия.

Существуют поршневые насосы двойного действия. Здесь клапаны расположены с двух сторон, и вода несколько раз проходит по всему цилиндру, то есть поршень при движении перегоняет воду внутри рабочего пространства и некоторую ее часть выталкивает из насоса. За счет этого удалось добиться снижения пульсации в трубопроводе. У конструкции двойного типа есть минус – более сложная система, что делает ее менее надежной.

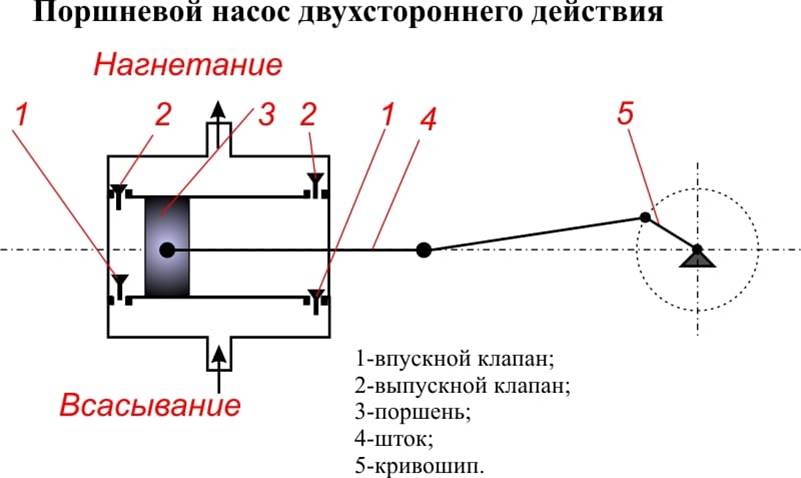

Рисунок. Насос поршневой двойного действия

Более равномерная и увеличенная подача жидкости, по сравнению с насосом простого действия, может быть достигнута насосом двойного действия (рис. 4), в котором каждому ходу поршня соответствуют одновременно процессы всасывания и нагнетания. Эти насосы выполняются горизонтальными и вертикальными, причем последние наиболее компактны. Теоретическая производительность насоса двойного действия будет:

где f - площадь штока, м².

в) Дифференциальный насос.

Рисунок. Схема поршневого насоса с дифференциальным поршнем

В дифференциальном насосе (рис..5) поршень 4 перемещается в гладко обработанном цилиндре 5. Уплотнением поршня служит сальник 3 (вариант I ) или малый зазор (вариант II ) со стенкой цилиндра. Насос имеет два клапана: всасывающий 7 и нагнетательный 6, а также вспомогательную камеру 1. Всасывание происходит за один ход поршня, а нагнетание за оба хода. Так, при ходе поршня влево из вспомогательной камеры в нагнетательный трубопровод 2 вытесняется объем жидкости, равный (F - f )l; при ходе поршня вправо из основной камеры вытесняется объем жидкости, равный f_l. Таким образом, за оба хода поршня в нагнетательный трубопровод будет подан объем жидкости, равный (F - f)l + fl = Fl, т.е. столько же, сколько подается насосом простого действия. Разница лишь в том, что это количество жидкости подается за оба хода поршня, следовательно, и подача происходит более равномерно.

Индикаторная диаграмма поршневых насосов

Рабочий цикл поршневого насоса может быть графически описан на бумаге специальным прибором - индикатором. График изменения давления в цилиндре за один полный оборот кривошипа называется индикаторной диаграммой . На рисунке показана такая диаграмма насоса простого действия.

Рисунок. Индикаторная диаграмма

При движении поршня слева направо (см. рис. 7.3) (процесс всасывания) давление в цилиндре насоса резко падает до давления всасывания P_вс по линии аб. Из-за податливости стенок цилиндра и сжимаемости жидкости линия аб не вертикальна, а слегка наклонена и переходит затем в волнистую линию бв. Далее на всасывающей линии поддерживается постоянное давление и линия вг остается практически горизонтальной на протяжении всего хода всасывания. При обратном движении поршня (ход нагнетания) давление в цилиндре от P_вс поднимается до давления P_нагн по прямой гд, наклон которой влево от вертикали объясняется теми же самыми причинами, что и для линии аб. Начало сжатия жидкости сопровождается колебаниями давления в цилиндре (линия де). В дальнейшем давление P_нагн остается неизменным на протяжении всего хода нагнетания (линия еа). При повторном рабочем цикле этот график будет повторяться.

Неисправности, возникающие в гидравлической части поршневого насоса изменяют характер индикаторной диаграммы. Анализируя различные индикаторные диаграммы с теми или иными аномалиями, можно безошибочно сказать о неисправности насоса.

Основное преимущество поршневых насосов – простота и прочность, основной недостаток – низкая производительность. В целом, подобный тип насосов можно сделать более эффективным, но в этом нет смысла, так как большие мощности с меньшими затратами могут обеспечить другие виды насосов для перекачки воды.

Область применения подобного насосного оборудования достаточно широка. Они позволяют работать не только с водой, но и агрессивной химической средой, а также взрывоопасными смесями. По причине того, что такие устройства не могут перекачивать большие объемы жидкости, они не используются для крупных задач. Тем не менее, подобные насосы часто встречаются в химической промышленности. Также с их помощью можно обеспечить автономную систему подачи воды для дома или для полива. Еще одно место, где такие устройства успешно себя зарекомендовали — пищевая промышленность. Это объясняется тем, что поршневые модели деликатно относятся к пропускаемым через них веществам.

Поршневые насосы относятся к числу объемных насосов, в которых перемещение жидкости осуществляется путем ее вытеснения из неподвижных рабочих камер вытеснителями. Рабочей камерой объемного насоса называют ограниченное пространство, попеременно сообщающееся со входом и выходом насоса. Вытеснителем называется рабочий орган насоса, который совершает вытеснение жидкости из рабочих камер (плунжер, поршень, диафрагма).

Классифицируются поршневые насосы по следующим показателям:
1) по типу вытеснителей: плунжерные, поршневые и диафрагменные;
2) по характеру движения ведущего звена: возвратно-поступательное движение ведущего звена; вращательное движение ведущего звена (кривошипные и кулачковые насосы);
3) по числу циклов нагнетания и всасывания за один двойной ход: одностороннего действия; двухстороннего действия.
4) по количеству поршней: однопоршневые; двухпоршневые; многопоршневые.

3) Мембранные устройства

Мембранный насос – это относительно новый вид оборудования для перекачивания жидкостей и прочих веществ. Данный тип оборудования способен работать с газообразной средой и делает это за счет специальной мембранный или диафрагмы. Она совершает возвратно-поступательные движения и с заданной цикличностью меняет объем рабочей камеры.

Конструкция устройства включает:

- мембрану;

- рабочую камеру;

- шток для соединения диафрагмы с валом привода;

- кривошипно — шатунный механизм;

- клапаны для защиты от поступления вещества назад;

- входной и выходной патрубок.

Подобные насосы могут иметь одну или две рабочих камеры. Устройства с одной камерой более распространены, с двумя используются в тех местах, где требуется более высокая производительность.

Работа осуществляется следующим образом: при запуске шток выгибает мембрану, что увеличивает объем камеры и создает в ней эффект вакуума. Это явление обеспечивает всасывание перекачиваемой среды. После заполнения камеры шток возвращает мембрану на место, объем резко уменьшается, и вещество выталкивается через выходной патрубок. При этом для того, чтобы жидкость или газ не попали обратно в момент возвратного движения, вход автоматически перекрывается специальным клапаном.

Существуют модели с двумя клапанами, расположенными параллельно друг другу. Здесь процесс осуществляется аналогично, только рабочих камеры две, и при каждом движении из одного вода выходит, а в другой входит. Такие устройства считаются более эффективными.

Преимущества мембранных насосов:

- могут работать с любой средой;

- небольшой размер;

- тихая работа;

- отсутствие вибрации;

- простота и надежность конструкции;

- экономичность по энергопотреблению;

- поддержание высокой чистоты перекачиваемого вещества;

- невысокая цена;

- длительный срок службы;

- не требуют особого или частого ухода, им не нужна смазка;

- заменить испорченные детали сможет человек без специального образования;

- обладают высокой универсальностью.

При таком обилии плюсов существенных минусов не выявлено.

Мембранный насос широко применяется в медицине и фармацевтике, в фермерских хозяйствах (в доильных аппаратах). Их используют для производства продуктов питания, в атомной сфере. С их помощью делают насосы-дозаторы для использования на производстве лаков и красок, они применяются в полиграфии и в различных местах, где есть потребность работы с ядовитыми и опасными веществами. Работать с последними можно безопасно, так как мембранные насосы имеют высокую герметичность.

3. Классификация по типу питания

Все водяные насосы имеют определенный способ питания – от электричества или за счет жидкого топлива. В последнем случае они обязательно оснащены двигателем внутреннего сгорания. В качестве жидкого топлива используется смесь бензина и масла или дизельное топливо. Насосы на жидком топливе иначе называют мотопомпой. Основное их преимущество заключается в простоте использования и мобильности, то есть использовать можно в любом месте, если нет электричества.

Электрические модели используют для работы переменный ток. Владельцу такого насоса нет необходимости переживать о наличии топлива, однако следует позаботиться о постоянном наличии электроэнергии, что не всегда удобно.

4. Классификация по качеству жидкости

Разные типы насосов предъявляют те или иные требования к чистоте воды. Все устройства можно делить на три типа.

1. Для чистой воды. Содержание в ней твердых частиц не должно превышать 150 грамм на кубический метр. К таким моделям относятся поверхностные насосы, а также колодезные и скважинные.

2. Для среднезагрязненной воды. Нерастворимых вкраплений от 150 до 200 грамм на кубометр. Дренажные, циркуляционные и самовсасывающие виды. Также некоторые фонтанные модели.

3.  Для грязной воды. Твердых веществ от 200 грамм на метр в кубе. Дренажные и поверхностные канализационные модели.

5. Классификация по месту расположения

Все насосы также делятся на погружные и внешние (более распространенное название – поверхностные). Первый тип находится непосредственно в воде или частично в ней. Модели, которые погружаются не полностью, именуются полупогружными.

Наружный насос расположен непосредственно около водоема. В данном случае всасывающий механизм осуществляет свою работу через специальный шланг. Чем дальше насос расположен от воды, тем мощнее он должен быть.

Чаще всего поверхностные насосы используют на дачах и загородных участках. Они имеют высокую экономичность и небольшие размеры, что делает их популярными для использования в быту. Могут быть оснащены автоматикой, что делает их полностью автономными.

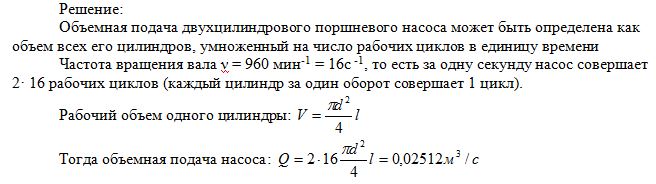

Пример решение задач

Определите, какая объемная подача двухцилиндрового поршневого насоса, если диаметр его поршня 0,1м, рабочий ход поршня 0,1м, частота вращения вала приводного электродвигателя 960 мин^-1. Объемные потери не учитывать

Домашнее задание:

Контрольные вопросы

1. Гидравлическими машинами называют…

2. Насос, в котором жидкость перемещается под действием центробежных сил, называется

3. Назовите виды насосов по качеству жидкости

4. Перечислите виды поршневых насосов по типу вытеснителей

5. Приведите виды объемных насосов

6. Назовите виды насосов по типу питания

7. Как определить мощность, потребляемую насосом?

8. Что называется механическим, гидравлическим КПД?

9. По какой формуле вычисляется теоретическая подача поршневого насоса простого действия

10. По какой формуле вычисляется действительная подача поршневого насоса простого действия

11. Сколько ходов поршня соответствует одному обороту двигателя в поршневом насосе простого действия

12. К чему приводит неполнота заполнения рабочей камеры поршневых насосов

13. У какого вида поршневого насоса наблюдается наибольшая и равномерная подача

14. На рисунке изображен поршневой насос простого действия. Укажите обозначение его элементов.

15. В поршневом насосе простого действия одному обороту двигателя соответствует…..

16. В поршневом насосе двойного действия одному ходу поршня соответствует……
