Лабораторная работа № 9 «Исследование последовательного и параллельного соединения проводников»
(Лабораторная работа - дистанционная выполняется в домашних условиях)
Цель работы: Изучить основы составления электрических схем последовательного и параллельного соединения проводников
Задание 1: Ответить на вопросы (1 балл)
А. Что называется электрической цепью; из каких частей она состоит?
Б. Какие контролирующие приборы вам знакомы?
В. Как амперметр включают в цепь?
Г. Как вольтметр включают в цепь?
Д. Записать законы последовательного соединения проводников.
Е Какова зависимость между напряжением на проводниках и их сопротивлением?
Задание 2 (2 балла). Проверьте законы последовательного и параллельного соединения проводников.

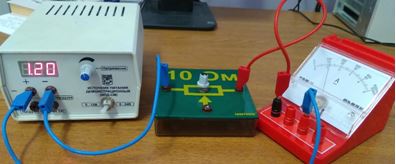

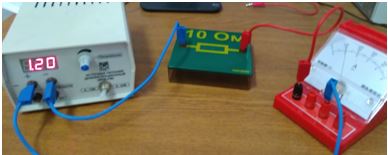

1. Соберем схему с одним реостатом. С помощью амперметра и вольтметра определим значения силы тока I1 и напряжения U1 для первого сопротивления R1 в таблицу
Используя закон Ома,
посчитайте сопротивление первого реостата
.
Результаты запишите в таблицу.
2. Поменяем реостат и запишите значения силы тока I2 и напряжения U2 для второго сопротивления в таблицу.
Используя закон Ома, посчитайте сопротивление второго реостата
. Результаты запишите в таблицу
(R2)
3. Зная сопротивления каждого реостата, найдите общее сопротивление при их последовательном соединение Rобщ=R1+R2. Результаты запишите в таблицу в соответствующую ячейку.
4. Зная
сопротивления каждого реостата, найдите общее сопротивление при их параллельном
соединение
.
Результаты запишите в таблицу в соответствующую ячейку.

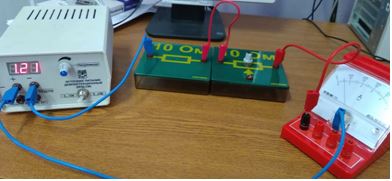

5. Сделаем проверку закона последовательного соединения проводников. Для этого соединим два реостата последовательно и определим с помощью амперметра и вольтметра общие значения силы тока и напряжения.
Значения общей силы тока Iобщ и общего напряжения Uобщ для последовательного соединения проводников приведены в таблице.
6.
Используя закон Ома рассчитайте общее сопротивление проводников при их
последовательном соединении
7. Сравните значение для общего сопротивления, полученные в пункте 3 и в пункте 6. Сделайте вывод (красный цвет в таблице).
8. Сделаем проверку закона параллельного соединения проводников.

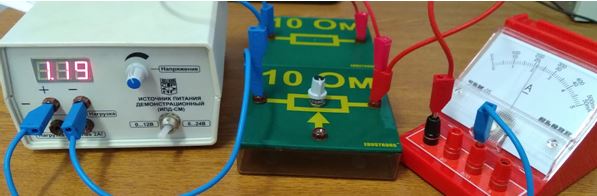

Для этого соединим два реостата параллельно и определим с помощью амперметра и вольтметра общие значения силы тока и напряжения. Значения общей силы тока Iобщ и общего напряжения Uобщ для параллельного соединения проводников приведены в таблице.
9.
Используя закон Ома рассчитайте общее сопротивление проводников при их
параллельном соединении
10. Сравните значение для общего сопротивления, полученные в пункте 4 и в пункте 9 (синий цвет в таблице). Сделайте вывод.
Подгруппа 1
| № | I1, А | U1, В |
R1,
Ом
|
I2, А | U2, В |
R2,
Ом
|
||
| 1 | 0,11 | 1,2 | 0,11 | 1,2 | ||||
| Последовательное соединение | Параллельное соединение | |||||||
| № |
Rобщ=R1+ R2, Ом |
Iобщ, А
|
Uобщ, В |
Ом |
Ом |
Iобщ, А
|
Uобщ, В
|
Ом |
| 1 | 0,55 | 1,2 | 0,21 | 1,19 | ||||
Подгруппа 2
| № | I1, А | U1, В |
R1,
Ом
|
I2, А | U2, В |
R2,
Ом
|
||
| 1 | 0,2 | 2,04 | 0,195 | 2,04 | ||||
| Последовательное соединение | Параллельное соединение | |||||||
| № |
Rобщ=R1+ R2, Ом |
Iобщ, А
|
Uобщ, В |
Ом |
Ом |
Iобщ, А
|
Uобщ, В
|
Ом |
| 1 | 0,1 | 2,04 | 0,395 | 2,08 | ||||
Подгруппа 1
Задача 1(1 балл). В проводнике при напряжении 120 В был ток 2 А. Когда в цепь ввели дополнительное сопротивление, ток стал 1,5 А при том же напряжении. Определить величину сопротивления, которое добавили в цепь.
Указание: В задаче обязательно изображаем схему соединения приборов в первом и втором случае.
Задача 2(1 балл). Найти силу токов и напряжения на каждом проводнике, если амперметр показывает 2 А, сопротивление резисторов R1 = R2 = R3 = 10 Ом, общее напряжение в цепи 30В
Подгруппа 2
Задача 1(1 балл). В проводнике при напряжении 220 В был ток 6 А. Когда в цепь ввели дополнительное сопротивление, ток стал 4 А при том же напряжении. Определить величину сопротивления, которое добавили в цепь.
Указание: В задаче обязательно изображаем схему соединения приборов в первом и втором случае.
Задача 2(1 балл). Найти силу токов и напряжения на каждом проводнике, если амперметр показывает 3 А, сопротивление резисторов R1 = 6 Ом, R2 = 6 Ом, R3 = 4 Ом, напряжение на первом реостате 30В
Критерии оценки
5 баллов – отлично 4 балла – хорошо
3 балла – удовлетворительно 1-2 балла – неудовлетворительно
Примеры решения задач

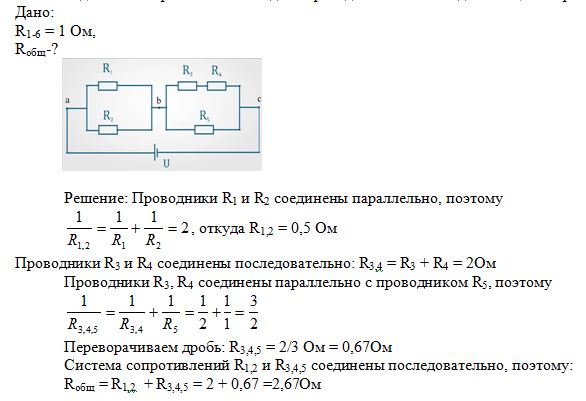

Задача 1. Сопротивление каждого проводника 1 Ом. Найдите общее сопротивление

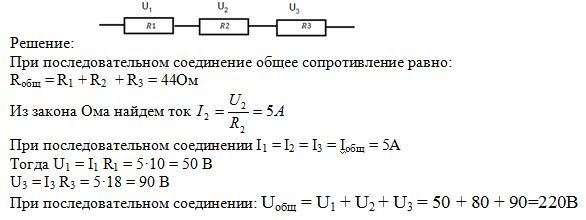

Задача 2. К источнику постоянного напряжения последовательно включены три потребителя сопротивления, которого 10 Ом.,16 Ом, 18 Ом. Определить эквивалентное сопротивление, ток в цепи, падение напряжения в первом и третьем проводниках, напряжение на зажимах источника, если падение напряжения во втором проводнике 80 В.
Дано:
R1 = 10 Ом,
R2 = 16 Ом,
R3 = 18 Ом
U2 =80В
Rобщ-?
U1, U3-?
Iобщ-?
