Лабораторная работа № 8 «Изучение закона Ома для участка цепи»
(Лабораторная работа - дистанционная выполняется в домашних условиях)
Цель работы: установить зависимость силы тока от напряжения на концах участка цепи и сопротивления этого участка
Задание: Ответить на вопросы (1 балл)
1. Дайте определение силы тока. Как обозначается? По какой формуле находится?
2. Какова единица измерения силы тока?
3. Каким прибором измеряется сила тока? Как он включается в электрическую цепь?
4. Дайте определение напряжения. Как обозначается? По какой формуле находится?
5. Какова единица измерения напряжения?
6. Каким прибором измеряется напряжение? Как он включается в электрическую цепь?
7. Дайте определение сопротивления. Как обозначается? По какой формуле находится?
8. Какова единица измерения сопротивления?
9. Сформулируйте закон Ома для участка цепи.
Задача 1 (2 балла).

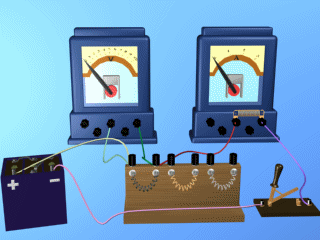

1. Исследование зависимости силы тока от сопротивления участка цепи при постоянном напряжении на его концах. В цепь включен резистор сопротивление, которого принимает разные значения. На концах участка проводника установлено одно и то же напряжение.
Изменяя сопротивление, определите при этом силу тока, результаты запишите в таблицу и постройте график зависимости сила тока от сопротивления проводника. Сделайте вывод.
Подгруппа 1
U =
1,5В
|
Сопротивление участка, Ом |
1,5 |
1,7 |
1,9 |
2,2 |
2,5 |
3 |
3,8 |
5 |
7,7 |
|
Сила тока, А |
|
|
|
|
|
|
|
|
|
Подгруппа 2
U =
2 В
|
Сопротивление участка, Ом |
1,5 |
1,7 |
1,9 |
2,2 |
2,5 |
3 |
3,8 |
5 |
7,7 |
|
Сила тока, А |
|
|
|
|
|
|
|
|
|
2. Исследование зависимости силы тока от напряжения на данном участке цепи.

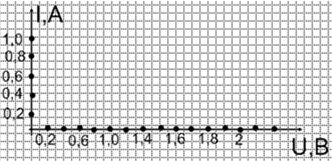

По данным силы тока и напряжения, определите значения сопротивления, результаты запишите в таблицу и постройте график зависимости сила тока проводника от напряжения. Сделайте вывод.
Подгруппа 1
|
Напряжение, В |
1,53 |
1,83 |
2,5 |
3,0 |
3,09 |
|
Сила тока, mА |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
|
Сопротивление, Ом |
|
|
|
|
|
Подгруппа 2
|
Напряжение, В |
0,99 |
1,43 |
1,6 |
2,4 |
2,97 |
|
Сила тока, mА |
0,5 |
0,71 |
0,8 |
1,2 |
1,5 |
|
Сопротивление, Ом |
|
|
|
|
|
Задачи:
Подгруппа1
Задача 2 (1 балл). Напряжение на концах проводника увеличилось в три раза, чему станет равно сила тока, если первоначально она была равна 1 А
Задача 3 (1 балл). Через поперечное сечение проводника длиной 4м, площадью поперечного сечения 0,1·10-4, находящегося под напряжением 220В, за 4 минут прошло 5Кл электричества. Каково удельное сопротивление этого проводника?
Подгруппа 2
Задача 2 (1 балл). Силу тока, протекающую через проводник, уменьшили в 2 раза, чему станет равно напряжение на концах проводника, если оно было равно 12В.
Задача 3 (1 балл). Через поперечное сечение проводника длиной 5м, площадью поперечного сечения 0,4·10-4, находящегося под напряжением 120В, за 2 минут прошло 7Кл электричества. Каково удельное сопротивление этого проводника
Критерии оценки
5 баллов – отлично
4 балла – хорошо
3 балла – удовлетворительно
1-2 балла – неудовлетворительно
Методические указания по выполнению и оформлению задач

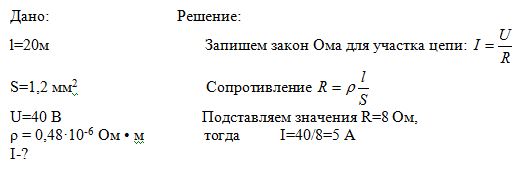

Пример 1 Определить силу тока на участке цепи, состоящем из константановой проволоки длиной 20м, сечением 1,2мм2, если напряжение на концах этого участка 40 В. ρ = 0,48·10-6 Ом ·м

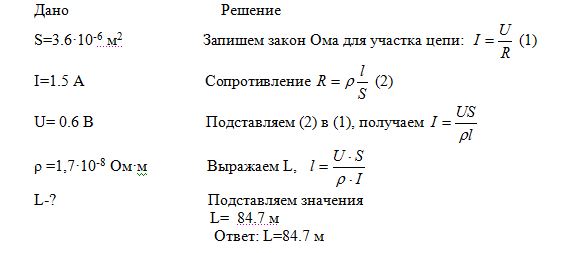

Пример 2 Какой длины надо взять медный провод сечением 3,6 мм2, чтобы при токе 1,5 А напряжение на нем было равно 0,6 В? ρ = 0,017·10-6 Ом • м.
Пример 3 Сопротивление вольтметра равно 2,4 кОм. Какая сила тока проходит через вольтметр, если он показывает напряжение 240 В?
